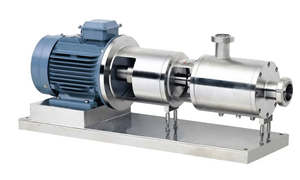

设备简介：

三级高剪切乳化泵是连续式生产或循环处理精细物料的的高效率乳化设备。电机带动转子高速运转，通过机械外力作用的方法使液-液、固-液物料颗粒粒径变窄，使一种相均匀分布到另一种或多种相中，达到细化均质、分散乳化效果，从而形成稳定的乳状液的状态。三级高剪切乳化泵前级可配置送料泵，对中高粘度物料有一定的适用性。设备噪音低，运转平稳，无死角，物料百分之一百通过分散、剪切的作用。具有短距离、低扬程输送功能。

三级高剪切乳化泵比单级高剪切乳化泵具有更高的乳化分散效率。

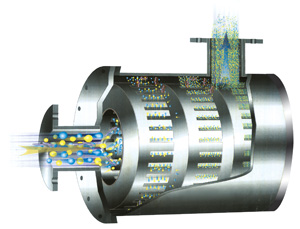

工作原理：

三级高剪切乳化泵采用卧式结构。在狭长的工作腔内装有三组转定子，转定子可设计成两层、四层、六层结构、齿数从粗到细、转定子对偶耦合，高度配合。工作腔内传动轴采用悬臂式弹性联轴器将电机与轴承箱内的主轴联接，提高传动轴的运行质量，密封形式本局不同的工况来选择。转子高速运转，形成真空，物料从进口被吸入转定子腔内，强大动能使转子产生极高的线速度，使物料在转、定子间隙之间经过强烈的撞击、破碎、离心挤压、液层摩擦、强力剪切之后飞射出去，在多种不同方向力的作用下，产生强大紊流，物料从出口流出。可进行多次循环操作。

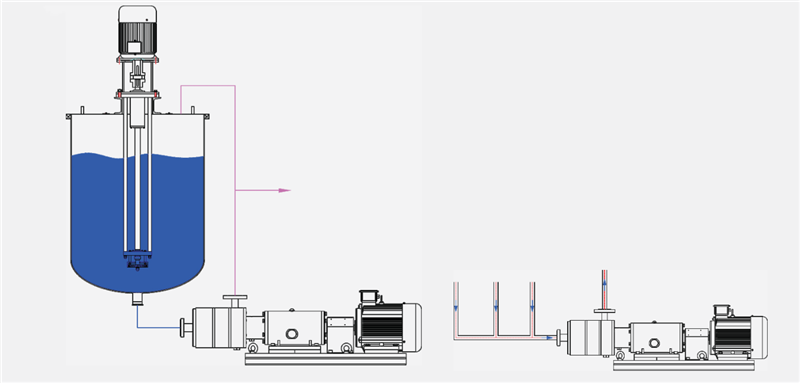

常用工艺：

高效的在线分散设备，安装在管路上可对物料进行连续处理。乳化泵可用于多相液体介质连续乳化或分散，同时对于低黏度的液体介质起到输送的作用。也可以实现粉体、液体按比例连续混合。广泛应用于食品、制药、化妆品、化工、矿业、造纸、水处理等精细化工行业。

单级高剪切乳化泵适应于10000cps以下各种粘度流体的乳化和均质。

乳化：不相容液体制备稳定乳液的过程

均质：一种分散体系物料，进一步解聚、细化、均匀其中分散质的过程

分散：不溶性固体粉末或分散于液体中制备固液分散体系的浆料

溶解：可溶性固体或液体溶解于另一液体中制备溶液

混合：多种分散体系间均匀混合制备一种新的材料

应用产品：

生物、医药、食品、农药、化妆品、涂料、油漆、墨水、油墨、色浆、染料、颜料、乳液、树脂、胶浆、乳胶、胶粘剂、泥浆、纸浆、电子、电池浆料、纳米改性涂料、生物柴油、涂布浆料、挤出浆料、压模浆料、纺织助剂、印刷浆料、果汁果酱、汤料、乳制品、组织匀浆、油田化学品、表面活性剂、沥青、乳化剂、食品饮料、生物柴油、唇膏、口红、面霜、悬浮剂、糖浆。

组成部件：

驱动电机、机座、轴承及密封、转定子工作头、泵腔、控制系统等其他辅助组件

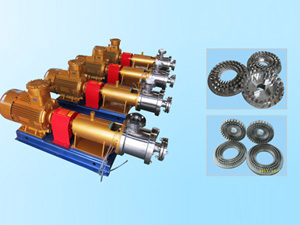

转定子工作头：

安装方式可选：

整机功能可选：

流量范围：1~200m³/h

功率范围：1.1KW-250KW

电    源：220/230/240/380/400/415/440/480V；50/60Hz；3P

电机类型：普通型、防爆型、变频型

能效等级：GB2(IE3)、GB3(IE2)

防护等级：IP54，IP55，IP65

调速方式：变频调速，选用进口品牌变频器

密封方式：单端面机械密封，双端面机械密封，集装式机械密封（可选多种冲洗方案）

转 定 子：2层，4层，6层，3层可选

连接方式：法兰式、快接式

过流部件材质：304，316L，2205等

其他部件材质：碳钢、304、316L等

使用区域：一般安全区域，防爆区域，洁净区域，实验室操作台

操 作 盘：普通按钮柜、增安型防爆按钮柜、隔爆型防爆按钮柜、普通触摸屏、防爆触摸屏

电器控制：继电器控制、PLC控制、矢量控制、温度压力检测

其他功能：防腐型（特殊溶剂及酸碱等），耐高温型（300℃），夹套控温型，耐压型（＜1.6MPa）

典型参数：

备注：

* 表中流量范围是指介质为“水”时测定的数据，表中所列型号的出口压力≤0.15MPa；

* 如采用循环工艺，建议与间歇式高剪切分散乳化机配合使用；

* 如有高温、高压、易燃易爆、腐蚀等特殊工况时，须提供详细准确的参数；

* 粘度每增加1000mPa.s，标称的物料流量将减少20%。

* 在粘度＞5000mPas时必须泵入，输送泵的压力≤0.3MPa，且增大驱动功率；

* 物料流量较小时，必须注意观测介质温度。

您可以提出您所需要的处理量、设备形式、尺寸要求或您所需要加工的材料特性，工艺过程，嘉能德的销售工程师会提供让您满意的方案。

主要特点：

1，外形美观，做工细致，气派大方，可观性强。

2，结构紧凑、合理；安装、操作、维护简单；性能稳定，安全可靠，省时、高效、节约能耗。

3，效率高，产品品质好，设备线速度20m/s以上，能够快速的将一种相均匀分布到另一种或多种相中，达到细化均质、分散乳化效果，最终产品稳定，不易分层，粒径分布范围窄，匀度高，无死角，物料 100% 通过分散剪切。

4，加工精度高、寿命长，转定子采用锻件材料、CNC加工中心加工，转定子间隙极小，剪切极限细度好，乳化分散效率高，提高产品的使用寿命。

5，转定子拆卸方便，清洗方便。

5、采用双端面机械密封设计，更有效防止物料泄漏，减少维护成本。

6，变频调速精确，能耗低，进口品牌重载型配置。

8，可采用自动控制，温度和压力自动反馈系统，保障安全。

9，专业化批量生产，品质可靠，交货迅速。

10，工作时空气吸留极少，可使物料迅速溶解，二次颗粒变小。

11，生产连续性强，可24h长期时间。

12，可定制化程度高，满足各种物料特性、处理量，高温高压、易燃易爆、智能化、数字化要求，材质可根据要求定制SS304//SS316L/哈氏合金/钛钼镍合金等材料。
