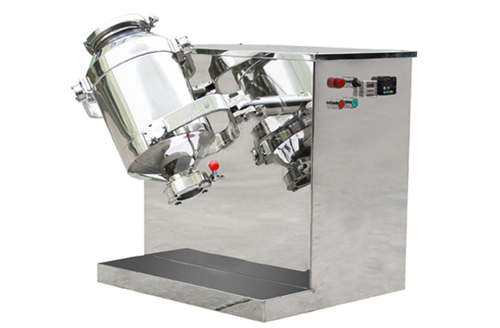

三维混合机——三维转筒式混合设备

设备简介：

三维混合机为高效混合设备，设计有独特的主动、从动双轴及二轴端三维运动摇臂结构，使混料筒体能在立体三维空间做复杂的多方向运动，使物料沿着筒体作环向、径向和轴向的三向复合运动，加速了物料的流动扩散作用，物料无离心力作用，无比重偏析和分层、积聚现象，无死角，从而达到均匀混合的目的。

该机从动轴作柔性设计，使该机运动更加灵活、轻便，调试、维修更加方便。

该机轴承和料筒连接的部位在料筒外部，物料不会接触轴承，不会造成污染。

本机适用于制药、化工、食品、轻工、电子、矿冶、国防工业及各科研单位的粉状、颗粒状物料的高均匀度混合。

工作原理：

三维混合机工作原理与传统的回转式混合机不尽相同，装料的筒体在主动轴带动下，在立体三维空间上做独特的平移、转动、摇滚运动，使物料在混合筒内处于“旋转流动—平移—颠倒坠落”等复杂的运动状态，产生一股交替脉冲，连续不断地催动物料；运动产生的湍流则具有变化的能量梯度，从而使被混合的的物料中各质点具有不同的运动状态，各质点在频繁的运动扩散中不断的改变自己所处的位置，产生了满意的混合效果。

物料混合中最忌的两点：一是混合运动中离心力的存在，它能使不同密度的被混合物料产生偏析；二是被混合物料成团块状和聚积运动，使物料不能有效的扩散掺和。三维混合机的运动状态克服了上述弊病，它是目前国际上理想的高效混合设备。

常用工艺：

通过机械外力和物料重力作用的方法将两种或两种以上物料均匀混合。适用于粉体、颗粒等物料的混合、解聚、干燥等工艺。

混合：多种分散体系间均匀混合制备一种新的材料。

解聚：将结团结块的物料打碎。

干燥：将物料中所含水份或溶剂等液体通过加热方式气化抽离。

应用产品：

制药、食品、医药中间体、调味粉、咖啡粉、面粉、香精香料、石墨、磁性材料、粉末冶金、铁粉、陶瓷、电子、化工、塑料、橡胶、染料。

组成部件：

驱动电机、传动系统、混料筒体、多向运动结构、变频器及电器控制系统、机架等其他辅助组件

整机功能可选：

筒体容积：1L-1000L（大容积定制）

电机功率：0.12kw-7.5kw

电    源：380/400/415/440/480V；50/60Hz；3P

电机类型：普通型、防爆型、变频型

能效等级：GB2(IE3)、GB3(IE2)

防护等级：IP54，IP55，IP65

工作环境：常温、加热、常压、真空

调速方式：变频调速（选用进口品牌变频器）

进    料：人工投料、真空进料

出    料：手动蝶阀

材    质：304，316L，卫生级（符合GMP要求规范）

操 作 盘：普通按钮柜、增安型防爆按钮柜、隔爆型防爆按钮柜

电器控制：继电器控制

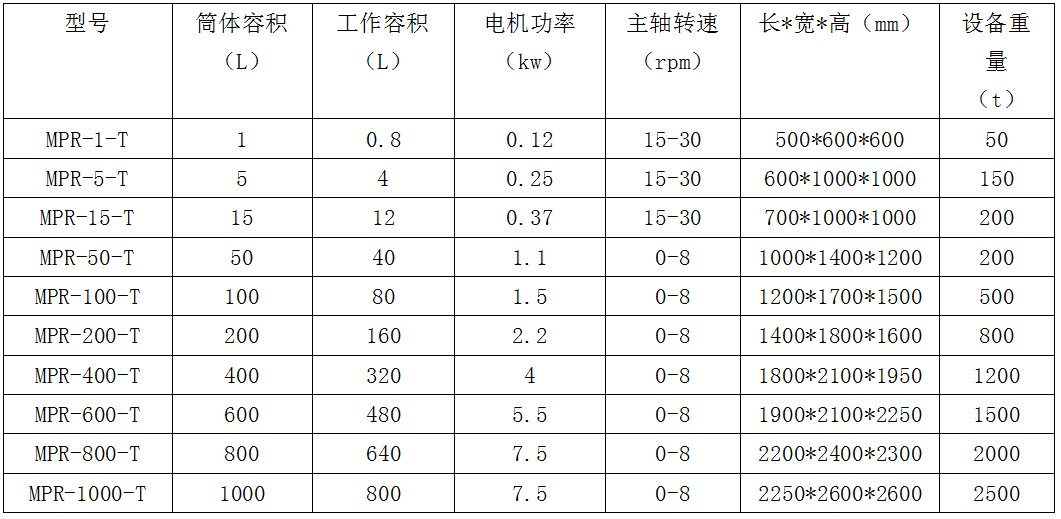

典型参数：

备注：

以上典型参数是以比重＜1g/cm³的粉料为介质时测定的数据，选型应根据物料目数、比重等参数计算。

您可以提出您所需要的处理量、设备形式、尺寸要求或您所需要加工的材料特性，工艺过程，嘉能德的销售工程师会提供让您满意的方案。

主要特点：

1，外形美观，做工细致，气派大方，可观性强。

2，结构紧凑、合理；安装、操作、维护简单；性能稳定，运转平稳、安全可靠。

3，可实现真空进料和蝶阀出料，实现无尘操作。

4，变频器能有效地缓冲重载启动的惯性，还能准确的选择停机时料筒的最佳位置，以方便进料或出料。

5，没有机械挤压和强烈磨损，混合颗粒时不易造成破碎，能保持物料颗粒完整。

6，物料在混合过程中无离心力作用，无比重偏析及分层、积聚现象，无混合死角。

7，装料系数高，可达到80%，是普通回转式混合机的两倍，且混合效率高。

8，高度低，回转空间小，建筑一般不需要跃层，占地面积少

9，整机可选用卫生级不锈钢制作，料筒各处为圆弧过渡，筒体内外镜面抛光处理，清洁卫生，符合GMP要求规范。

10，可增加夹套用于物料的加热干燥或对物料的冷却。

11，生产连续性强，可24h长时间运行。

12，专业化批量生产，品质可靠，交货迅速。
